AXQ / TXXI 1kV 1x150mm²A

Beskrivelse

Beskrivelse

Standarder

  • International
    EN 50267-2-1; EN 50267-2-2; EN 50268-2; IEC 60228; IEC 60754-1; IEC 60754-2; IEC 61034

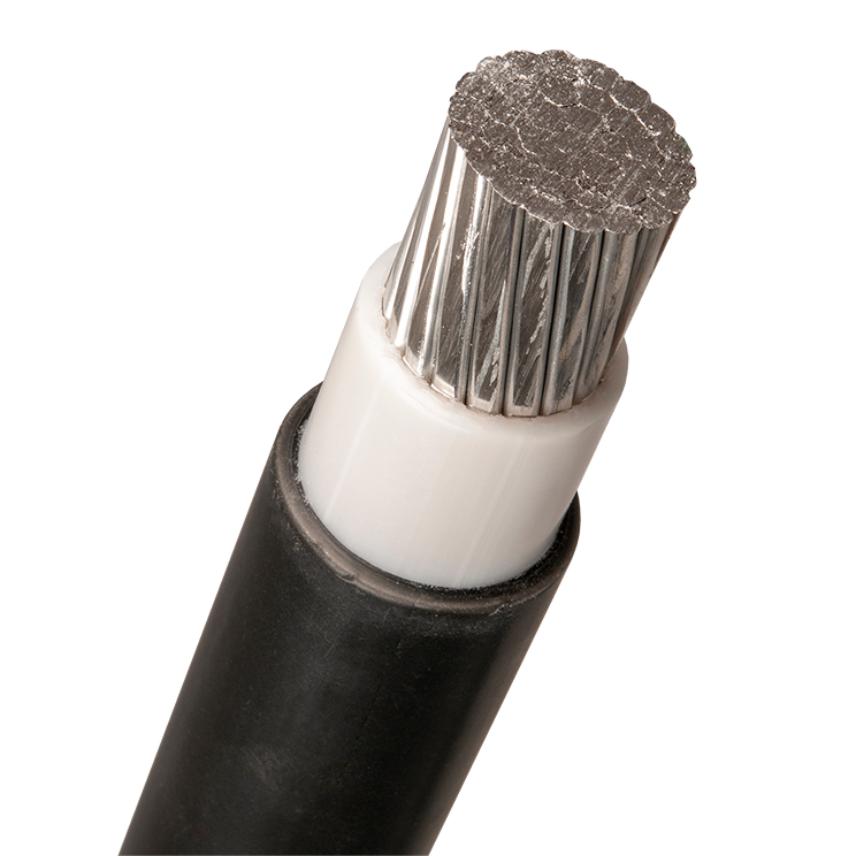

AXQ/TXXI (S1XZ1-AR) is a halogen free, XLPE-insulted and HFFR sheathed cable with circular, stranded aluminum conductor. The cable is designed according to SS 424 14 18. The conductors have resistance according to IEC 60228 class 2. The sheath is marked "NEXANS GS AREA mm2 1kV Ds2d2a2 year+month". AXQ/TXXI meets the requirements for flame class Dcas2d2a2 according to CPR.



Lifemark(TM) recycling marking

The external surface of the outer sheath is embossed with a text which specifies all components in the polymers and prepares the cable for future recycling.



Quality system

Designed, manufactured and tested in accordance with ISO 9001.



Environmental management system

The activities at our plant in Grimsås are certified according to ISO 14001.

Egenskaber

Egenskaber

Konstruktion

Konstruktion

Lederens materiale
Aluminium
Type af leder
Circular, stranded, class 2
Isolation
XLPE
Ydre kappe
HFFR (polyolefin)
Bly fri
Ja
Halogenfri
Ja
Leder fleksibilitet
Class 2
Lederform
Cirkulær
Med gul/grøn leder
Nej
With smaller neutral conductor
Nej

Dimensioner

Dimensioner

Leder tværsnit
150 mm²
Antal af ledere
1
Leder diameter
14,1 mm
Nominal insulation thickness
1,4 mm
Diameter isolation
16,9 mm
Nominal outer sheath thickness
1,6 mm
Nominel ydre diameter
20,1 mm
Ca. vægt
580 kg/km
Neutral conductor section (when smaller)
- mm²

Elektriske egenskaber

Elektriske egenskaber

Max. DC-modstand af leder ved 20°C
0,206 Ohm/km
Mærkespænding Uo/U
0.6 / 1 kV
Mærkespænding V DC
1500 V
Perm. current rating buried 15°C - flat formation
395 A
Perm. current rating buried 15°C - trefoil formation
360 A
Perm. current rating in air 25°C - flat formation
425 A
Perm. current rating in air 25°C - trefoil formation
375 A
Tilladelig korslutningsstrøm
13500 A

Mekaniske egenskaber

Mekaniske egenskaber

Maksimale trækkraft ved lægning
4,5 kN

Håndteringsinformation

Håndteringsinformation

Minimum drifttemperatur
-40 °C
Bending factor when laying
10 (xD)
Maksimal drifttemperatur
90 °C
Temperatur ved installation
-10 ... 50 °C
U.V bestandig
Very good

Ressourcer

Ressourcer

Salgs- & leveringsoplysninger

AXQ/TXXI will be delivered in lengths of 500 m. The drum is marked with manufacturer, type of cable and length. The ends of the cable are sealed.

Ydelsesdeklaration

  • Ydelsesdeklaration nr. : 1000919-SEGR
  • Certificeringsdato : 08.01.2020
  • AVCP (evaluering og fortløbende kontrol af resultater) : System 3
  • Notificeret organ : 0366
  • Ydelse : Dca-s2,d2,a2
