H07RN-F TITANEX®

Produkter

H07RN-F TITANEX 3G2.5 C50m

Varenr. 20070230-901-01 - E-nummer 3427500007136

  • Emballering: Ring (50m)
  • Med gul/grøn leder: Ja
  • Antal af ledere: 3
  • Leder tværsnit: 2,5 mm²
  • Leder isoleringstykkelse: 0,9 mm



H07RN-F TITANEX 4G70

Varenr. 20074998-901-05 - E-nummer 3427680015266

  • Emballering: Cut to length (m)
  • Med gul/grøn leder: Ja
  • Antal af ledere: 4
  • Leder tværsnit: 70 mm²
  • Leder isoleringstykkelse: 1,6 mm



H07RN-F TITANEX 2x1.5

Varenr. 20070998-901-05 - E-nummer 3427680014252

  • Emballering: Cut to length (m)
  • Med gul/grøn leder: Nej
  • Antal af ledere: 2
  • Leder tværsnit: 1,5 mm²
  • Leder isoleringstykkelse: 0,8 mm



H07RN-F TITANEX 2x4

Varenr. 20071198-901-05 - E-nummer 3427680014351

  • Emballering: Cut to length (m)
  • Med gul/grøn leder: Nej
  • Antal af ledere: 2
  • Leder tværsnit: 4 mm²
  • Leder isoleringstykkelse: 1,0 mm



H07RN-F TITANEX 3G1

Varenr. 20070098-901-05 - E-nummer 3427680014474

  • Emballering: Cut to length (m)
  • Med gul/grøn leder: Ja
  • Antal af ledere: 3
  • Leder tværsnit: 1 mm²
  • Leder isoleringstykkelse: 0,8 mm



H07RN-F TITANEX 3G1 C100m

Varenr. 20070040-901-02 - E-nummer 3427680014450

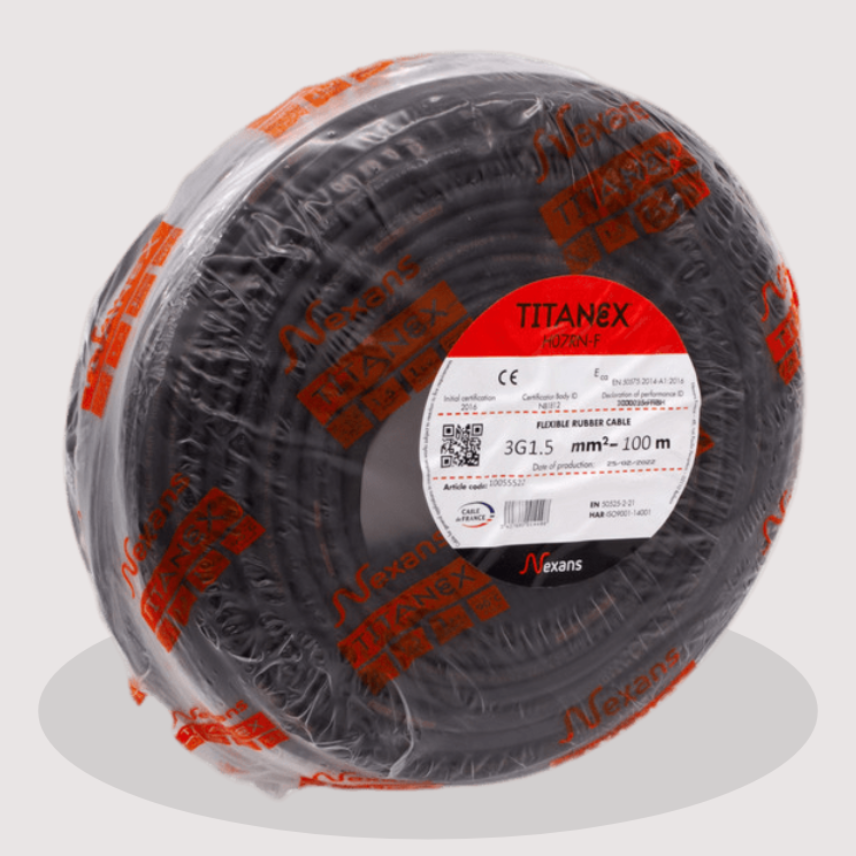

  • Emballering: Ring (100m)
  • Med gul/grøn leder: Ja
  • Antal af ledere: 3
  • Leder tværsnit: 1 mm²
  • Leder isoleringstykkelse: 0,8 mm



H07RN-F TITANEX 3G1.5

Varenr. 20070198-901-05 - E-nummer 3427680014528

  • Emballering: Cut to length (m)
  • Med gul/grøn leder: Ja
  • Antal af ledere: 3
  • Leder tværsnit: 1,5 mm²
  • Leder isoleringstykkelse: 0,8 mm



H07RN-F TITANEX 3G2.5 D500m

Varenr. 20070298-901-05 - E-nummer 3427680016171

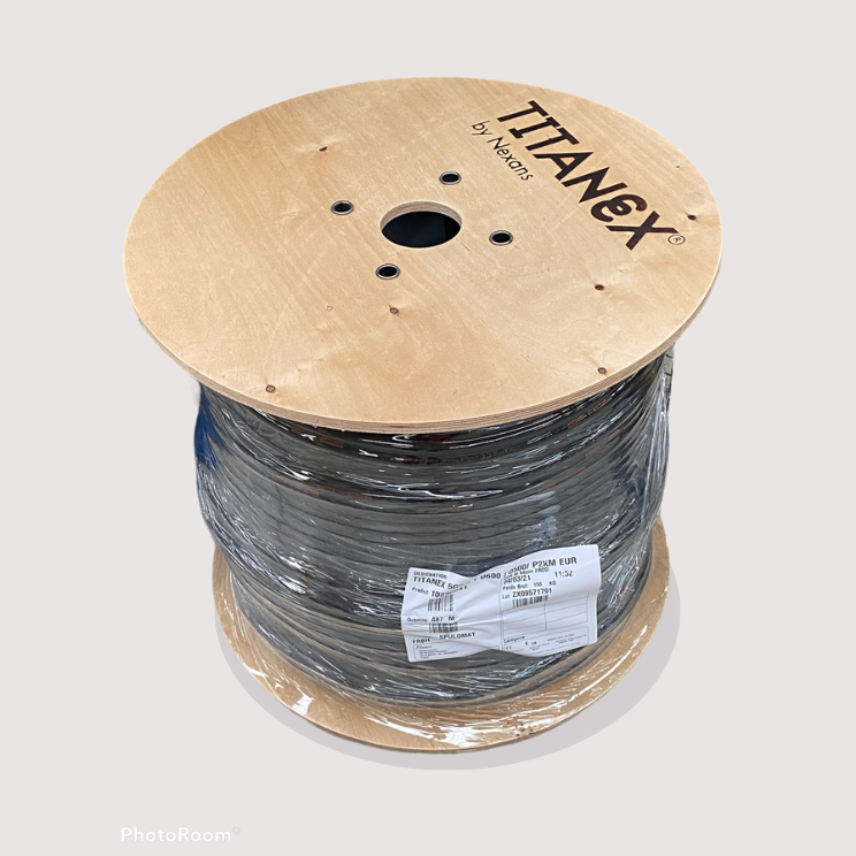

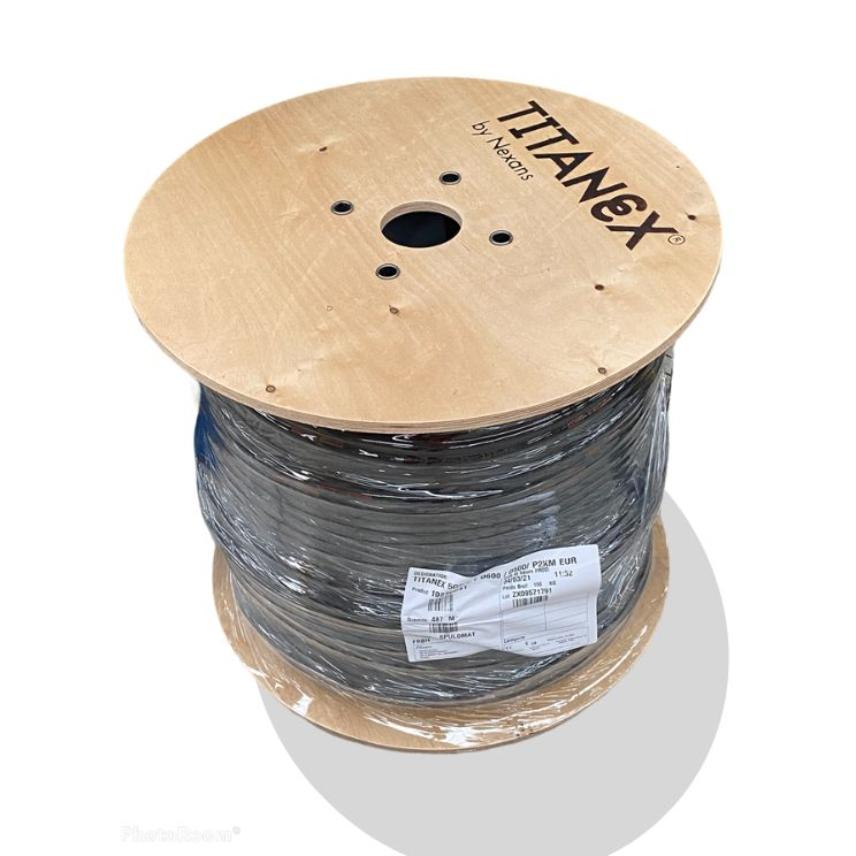

  • Emballering: Tromle (500m)
  • Med gul/grøn leder: Ja
  • Antal af ledere: 3
  • Leder tværsnit: 2,5 mm²
  • Leder isoleringstykkelse: 0,9 mm



H07RN-F TITANEX 3G6

Varenr. 20071598-901-05 - E-nummer 3427680014733

  • Emballering: Cut to length (m)
  • Med gul/grøn leder: Ja
  • Antal af ledere: 3
  • Leder tværsnit: 6 mm²
  • Leder isoleringstykkelse: 1,0 mm



H07RN-F TITANEX 4G1.5

Varenr. 20070398-901-05 - E-nummer 3427680014979

  • Emballering: Cut to length (m)
  • Med gul/grøn leder: Ja
  • Antal af ledere: 4
  • Leder tværsnit: 1,5 mm²
  • Leder isoleringstykkelse: 0,8 mm



H07RN-F TITANEX 4G150

Varenr. 20075398-901-05 - E-nummer 3427680015044

  • Emballering: Cut to length (m)
  • Med gul/grøn leder: Ja
  • Antal af ledere: 4
  • Leder tværsnit: 150 mm²
  • Leder isoleringstykkelse: 2,0 mm



H07RN-F TITANEX 4G16

Varenr. 20072298-901-05 - E-nummer 3427680015075

  • Emballering: Cut to length (m)
  • Med gul/grøn leder: Ja
  • Antal af ledere: 4
  • Leder tværsnit: 16 mm²
  • Leder isoleringstykkelse: 1,2 mm



H07RN-F TITANEX 4G2.5 D500m

Varenr. 20070498-901-05 - E-nummer 3427680016195

  • Emballering: Tromle (500m)
  • Med gul/grøn leder: Ja
  • Antal af ledere: 4
  • Leder tværsnit: 2,5 mm²
  • Leder isoleringstykkelse: 0,9 mm



H07RN-F TITANEX 4G35

Varenr. 20074398-901-05 - E-nummer 3427680015150

  • Emballering: Cut to length (m)
  • Med gul/grøn leder: Ja
  • Antal af ledere: 4
  • Leder tværsnit: 35 mm²
  • Leder isoleringstykkelse: 1,4 mm



H07RN-F TITANEX 4G50

Varenr. 20074698-901-05 - E-nummer 3427680015211

  • Emballering: Cut to length (m)
  • Med gul/grøn leder: Ja
  • Antal af ledere: 4
  • Leder tværsnit: 50 mm²
  • Leder isoleringstykkelse: 1,6 mm



H07RN-F TITANEX 4G6

Varenr. 20071698-901-05 - E-nummer 3427680015259

  • Emballering: Cut to length (m)
  • Med gul/grøn leder: Ja
  • Antal af ledere: 4
  • Leder tværsnit: 6 mm²
  • Leder isoleringstykkelse: 1,0 mm



H07RN-F TITANEX 5G1.5 D500m

Varenr. 20070598-901-05 - E-nummer 3427680016218

  • Emballering: Tromle (500m)
  • Med gul/grøn leder: Ja
  • Antal af ledere: 5
  • Leder tværsnit: 1,5 mm²
  • Leder isoleringstykkelse: 0,8 mm



H07RN-F TITANEX 5G25

Varenr. 20074198-901-05 - E-nummer 3427680015617

  • Emballering: Cut to length (m)
  • Med gul/grøn leder: Ja
  • Antal af ledere: 5
  • Leder tværsnit: 25 mm²
  • Leder isoleringstykkelse: 1,4 mm



H07RN-F TITANEX 7G1.5

Varenr. 20070698-901-05 - E-nummer 3427680015846

  • Emballering: Cut to length (m)
  • Med gul/grøn leder: Ja
  • Antal af ledere: 7
  • Leder tværsnit: 1,5 mm²
  • Leder isoleringstykkelse: 0,8 mm



H07RN-F TITANEX 4G25

Varenr. 20074098-901-05 - E-nummer 3427680015143

  • Emballering: Cut to length (m)
  • Med gul/grøn leder: Ja
  • Antal af ledere: 4
  • Leder tværsnit: 25 mm²
  • Leder isoleringstykkelse: 1,4 mm



H07RN-F TITANEX 4G95

Varenr. 20075198-901-05 - E-nummer 3427680015273

  • Emballering: Cut to length (m)
  • Med gul/grøn leder: Ja
  • Antal af ledere: 4
  • Leder tværsnit: 95 mm²
  • Leder isoleringstykkelse: 1,8 mm



H07RN-F TITANEX 5G10

Varenr. 20072098-901-05 - E-nummer 3427680015501

  • Emballering: Cut to length (m)
  • Med gul/grøn leder: Ja
  • Antal af ledere: 5
  • Leder tværsnit: 10 mm²
  • Leder isoleringstykkelse: 1,2 mm



H07RN-F TITANEX 5G16

Varenr. 20072398-901-05 - E-nummer 3427680015549

  • Emballering: Cut to length (m)
  • Med gul/grøn leder: Ja
  • Antal af ledere: 5
  • Leder tværsnit: 16 mm²
  • Leder isoleringstykkelse: 1,2 mm



H07RN-F TITANEX 5G2.5 D500m

Varenr. 20070798-901-05 - E-nummer 3427680016225

  • Emballering: Tromle (500m)
  • Med gul/grøn leder: Ja
  • Antal af ledere: 5
  • Leder tværsnit: 2,5 mm²
  • Leder isoleringstykkelse: 0,9 mm



H07RN-F TITANEX 5G35

Varenr. 20074498-901-05 - E-nummer 3427680015624

  • Emballering: Cut to length (m)
  • Med gul/grøn leder: Ja
  • Antal af ledere: 5
  • Leder tværsnit: 35 mm²
  • Leder isoleringstykkelse: 1,4 mm



H07RN-F TITANEX 5G50

Varenr. 20074798-901-05 - E-nummer 3427680015686

  • Emballering: Cut to length (m)
  • Med gul/grøn leder: Ja
  • Antal af ledere: 5
  • Leder tværsnit: 50 mm²
  • Leder isoleringstykkelse: 1,6 mm



Beskrivelse

Beskrivelse

Standarder

  • International
    2014/68/EU; EN 50525-2-21; EU Directive 2011/65/EU (RoHS); HD 516; IEC 60245-4 type 66
  • National
    NF C 32-102-4

Application

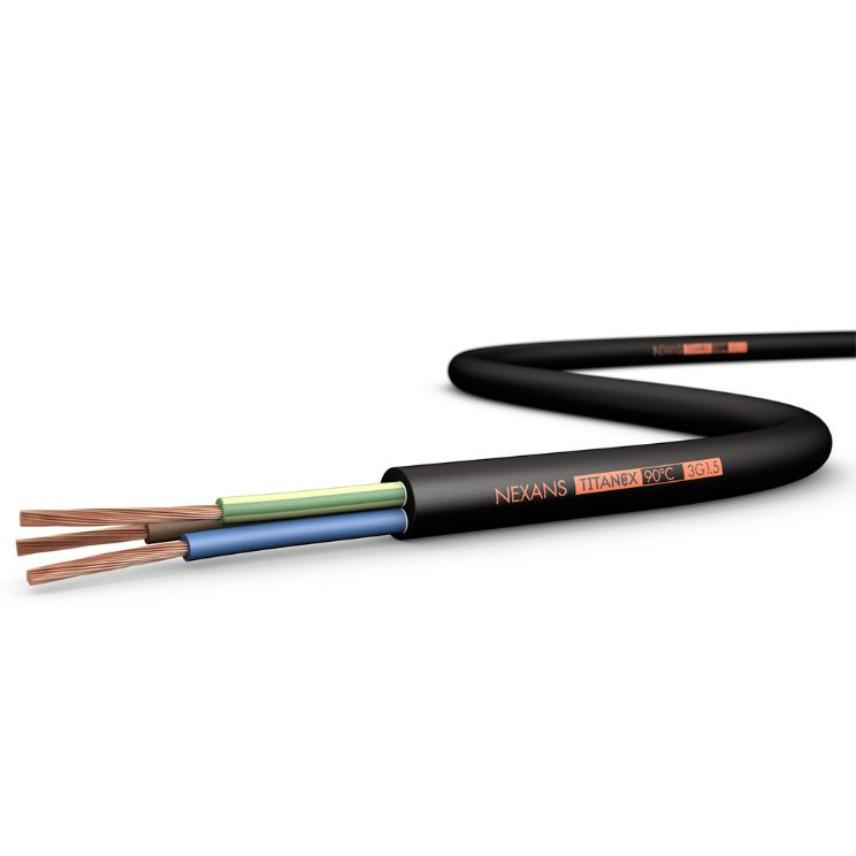

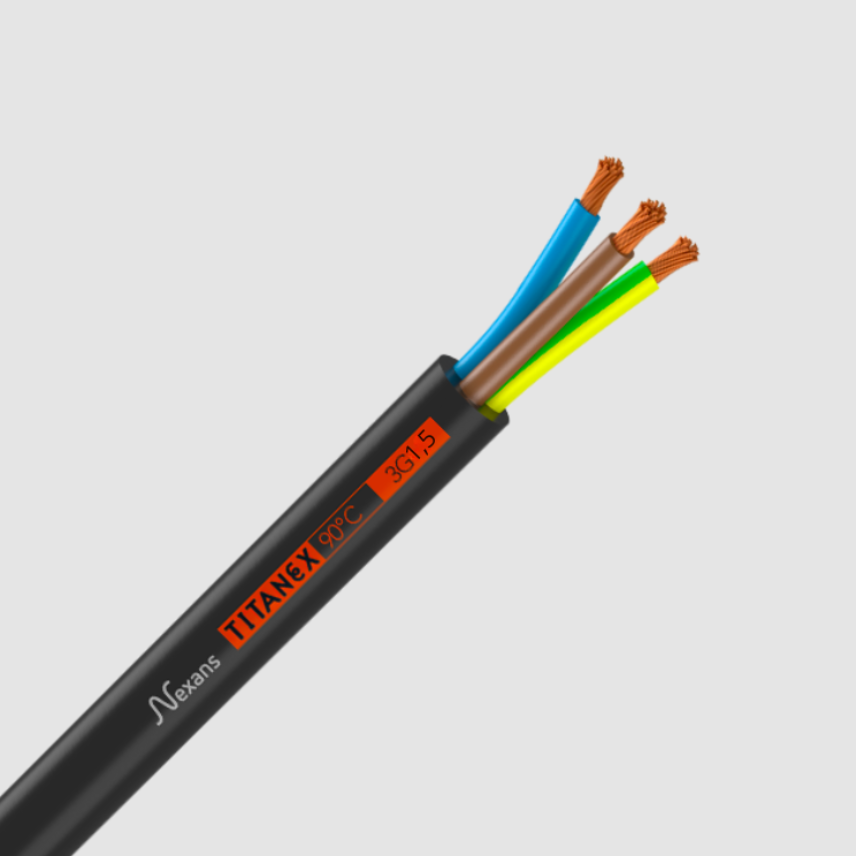

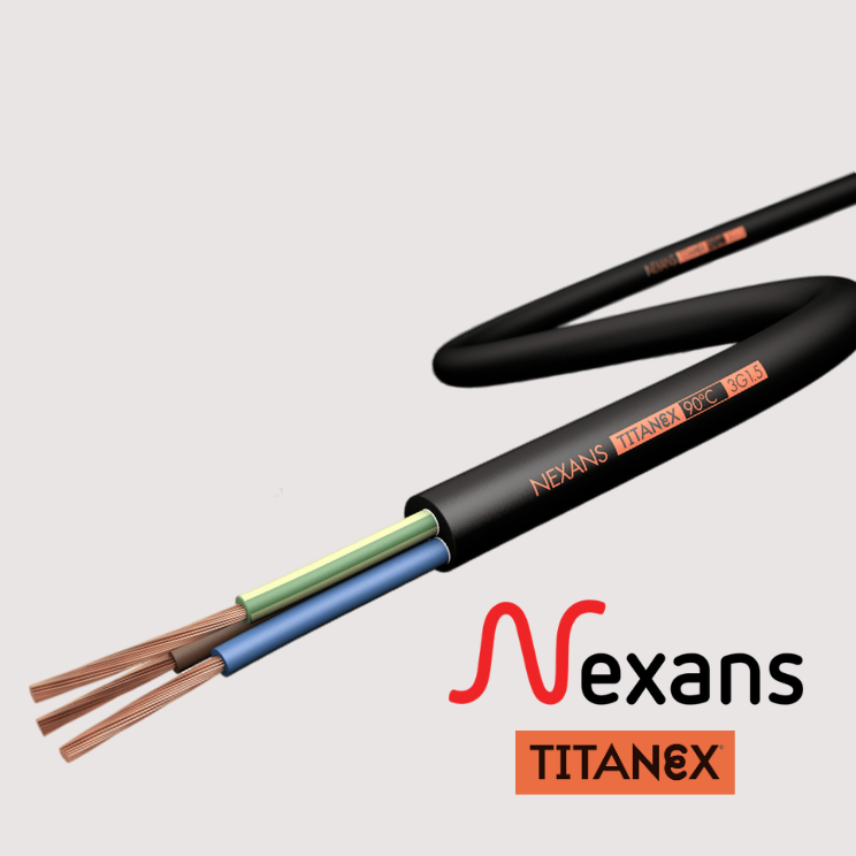

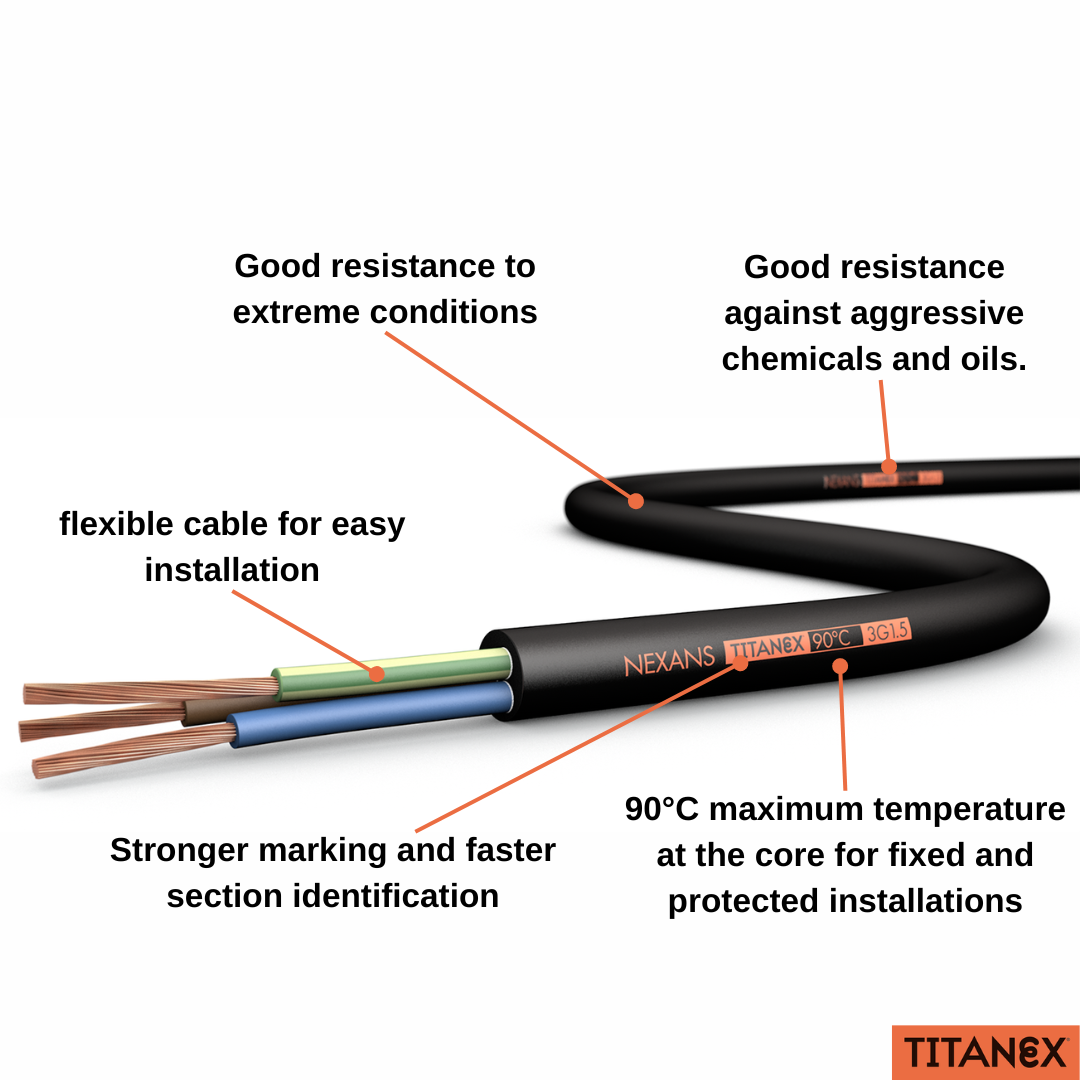

TITANEX (H07RN-F) er et EPR-isoleret og gummicoatet tilslutningskabel med runde, flersnoede kobberledere. Kablet er designet iht. HD 22,4. Lederne har en modstand iht. IEC 60228, klasse 5. Lederne er identificeret med farve iht. HD 308. Kappen er mærket med "USE 'har type". TITANEX opfylder kravene til brandklassificering i henhold til CPR klasse Eca

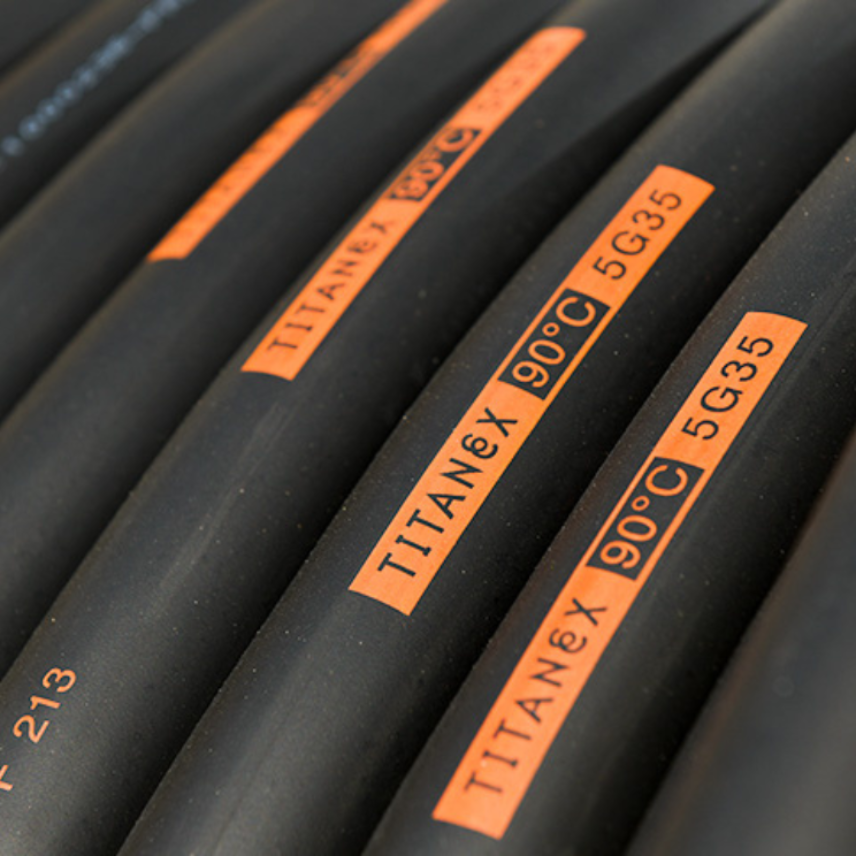

USE < HAR > N (x eller G) S TITANEX

Mærkning



N = antal ledere



G = med grøn/gul



x = uden grøn/gul



S = tværsnit i mm²



Bemærk!

Maks. konstant lederdriftstemperatur ved normal brug:

+60°C (ved alle mobile installationer)

+90°C (fast beskyttet installation)

+200°C (ved kortslutning)

Den tilladte strømklasse måles for en omgivende temperatur på 30°C og en maksimal driftstemperatur og ledertemperatur på 90°C. Se de tilpassede faktorer for andre temperaturer.

Certificering

Certificeret af SEMKO.

Kvalitetssystem

ISO 9002.



Additional informations TITANEX

Core identification

(In accordance with european harmonization HD308 S2)

1x: black
2x: brown - blue
3x: brown - black - grey (brown - black - blue if the conductor cross-section is 1.5 or 2.5mm²)

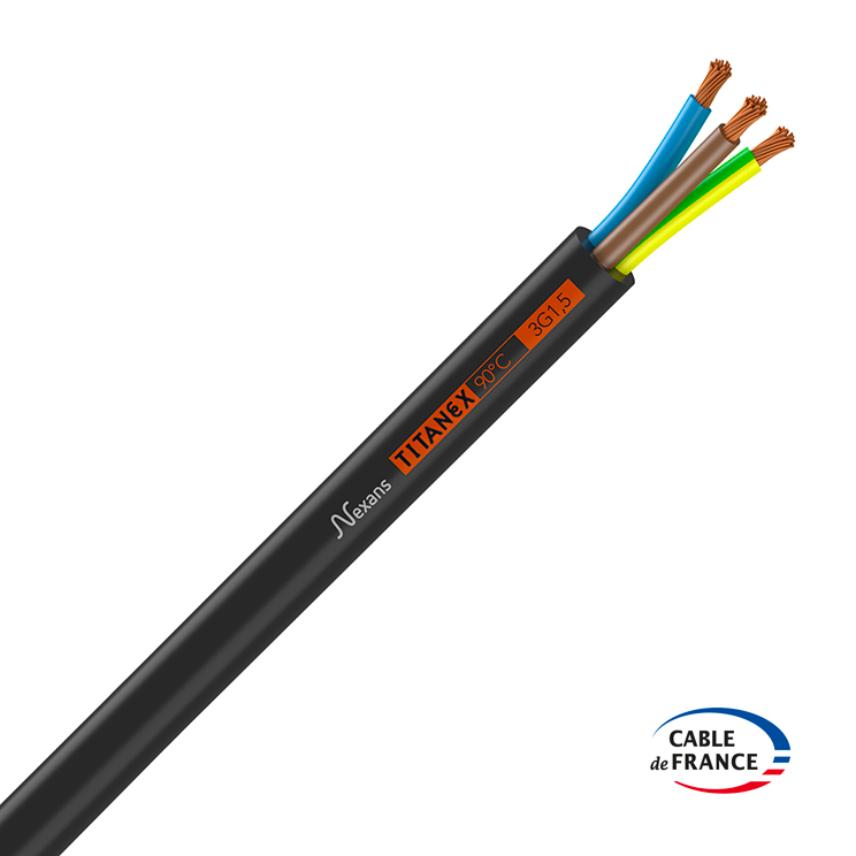

3G: brown - blue - green/yellow
4x: brown - black - grey - blue
4G: brown - black - grey - green/yellow
5x: black cores with printed numbers
5G: blue - brown - black - grey - green/yellow
7 cores and above : black cores with printed numbers

Current rating capacities

The data are indicated for continuous duty operation and apply to:

  • Maximum conductor temperature = 90 °C
  • Nominal frequencies = 50 or 60 Hz
  • One cable in free air (on perforated trays)
  • Ambient temperature = 30 °C

Data recording from IEC 60364-5-52 or NF C 15-100



Voltage drop

The data are based on Cos ø = 0.8



Minimum bending radius

  • Static use: 3 x cable outer diameter
  • Dynamic use: 6 to 8 x outer cable diameter.





Egenskaber

Egenskaber

Konstruktion

Konstruktion

Lederens materiale
Kobber
Isolation
Special cross-linked elastomer
Ydre kappe
Special cross-linked elastomer
Kappe farve
Sort
Bly fri
Ja
Lederform
Cirkulær
Permissible current rating, pipes
-

Dimensioner

Dimensioner

Kappetykkelse
- mm

Mekaniske egenskaber

Mekaniske egenskaber

Kabel fleksibilitet
Fleksibel

Håndteringsinformation

Håndteringsinformation

Silicone free
Ja
Kemisk modstand
Accidental
Vandtæt
Good
Drifttemperatur
-25 - 55 °C
Længde
- m
Maksimal kærne temperatur
90 °C
Maksimum kortslutningstemperatur – leder
250 °C
Olie modstand
Ja
RoHS compliant
Yes

Ressourcer

Ressourcer

Salgs- & leveringsoplysninger

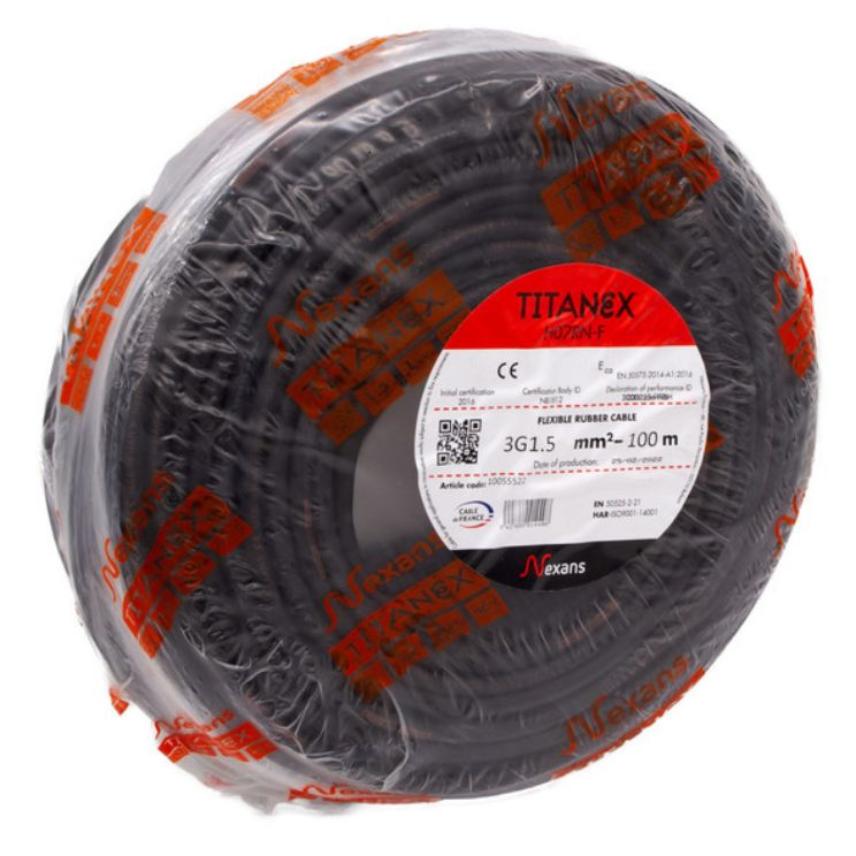

H07RN-F TITANEX leveres i længder på 50-500 m. Emballagen er mærket med producent, kabeltype og længde. Kabelenderne er forseglet
