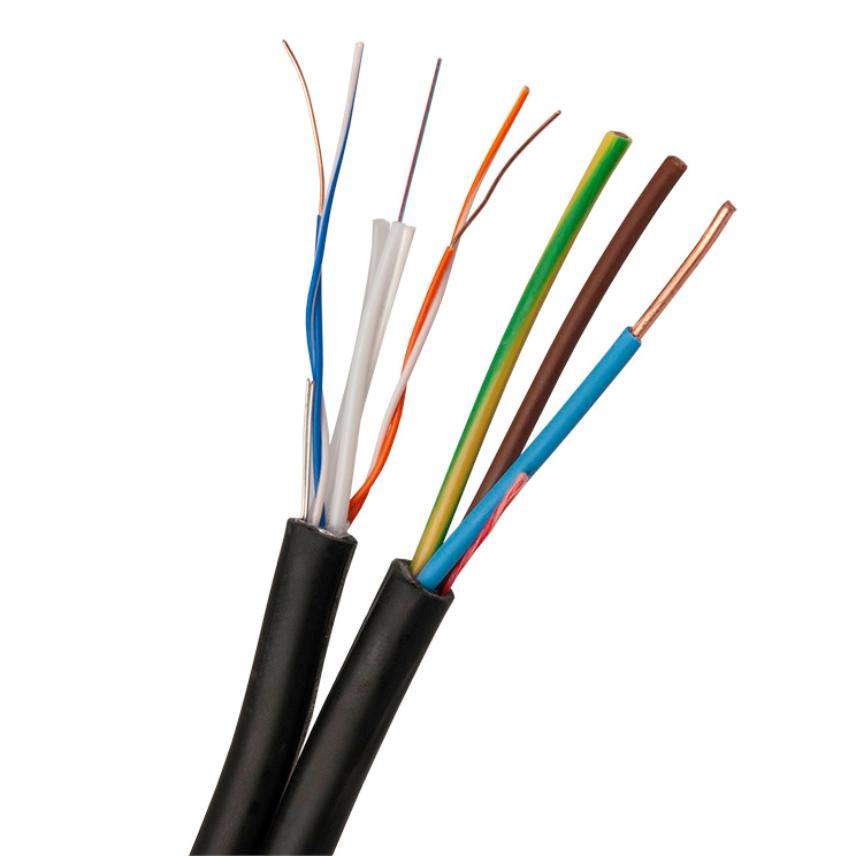

EXQ 3G2,5 / GRHAL 4SM + 2x2x0,6

BESKRIVELSE

KONSTRUKTION

Hybridkablet er et halogenfrit, HFFR-kappet, rivbart 8-tal-kabel, som er let at dele. EXQ 3G2,5 500V installationskabeldel EXQ er et halogenfrit, PEX-isoleret installationskabel med runde massive kobberledere. Konstrueret i henhold til Nexans Spec. Modstand i henhold til IEC 60228 klasse 1. Delene er farvekodede i henhold til SS 424 17 20. Kappen er mærket type / producent / år + måned.

• Leder, areal 2,5 mm²
• Isolering PEX 70 grader
• Ledermodstand ved 20°C, maks. 8,41 Ohm/km
• Spænding, Kass Uo/U 300/500V

GRHAL 4SM + 2x2x0,6 100V Signalkabeldel

4 farvede single-mode fibre er løst pakket i et polyesterrør med optisk fyldstof + 2 snoede par af massivt kobber. Kabelført omkring en trækaflastning. Skærmet, langsgående lagt AL/PE-bånd + 2 forbindelsestråde af fortinnet kobber. Skærmen danner en fugtbarriere sammen med kappen.

• Type af optisk fiber G657A2
• Typisk dæmpning 0,20 db/km
• Farvekode Rød/Blå/Hvid/Grøn

Kobberleder

• Lederdiameter 0,6 mm
• Isolation PE Ledermodstand ved 20°C, maks. 66,6 Ohm/km
• Modstandsubalance, maks. 2%
• Kapacitans leder-leder maks. 59 nF/km
• Kapacitansubalance, maks. 150 pF/500m
• Isolationsmodstand, min. 5000 MOhm/km
• Spænding under drift, maks. 100 V


KVALITETSSYSTEM

Design, fremstilling og testning er udført i overensstemmelse med kravene i ISO 9001.

MILJØLEDELSESSYSTEM

Arbejdsgangen på vores fabrik i Grimsås er certificeret i henhold til ISO 14001.
