AXQJ TT 24 kV 3x240/35

Beskrivelse

Beskrivelse

Standarder

  • Produkt
    HD 620 S2 2010 10M
  • Test
    IEC 60754-1; IEC 60754-2; IEC 61034-1/2
  • National
    SS 424 14 16

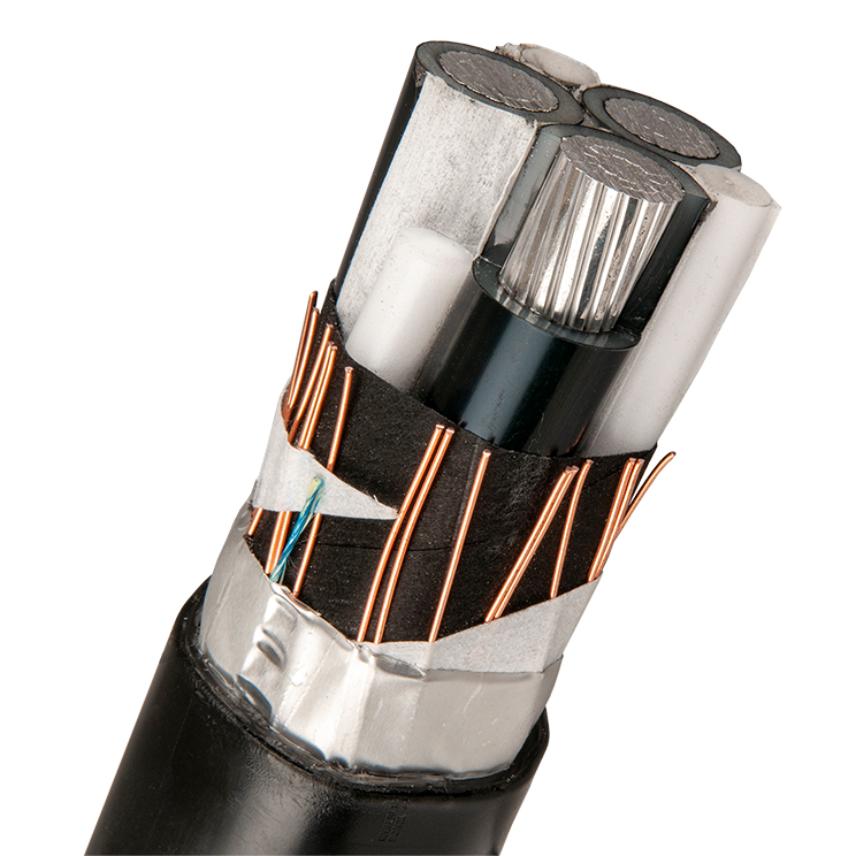

AXQJ TT is a longitudinally and radially waterblocked, XLPE-insulated, Cu screened and HFFR sheated 3-core cable with circular aluminium conductors.. The concentric screen and the aluminium foil has longitudinal contact. The cable is designed in applicable parts according to HD 620 S2 10M.  The conductors are longitudinally water blocked have resistance and number of wires according to IEC 60228 class 2. The sheath is marked type/manufacturer/year+month/metre marking. AXQJ TT meets the requirements for fire class Dcas2d2a2 according to CPR.


Standards

The cable can be loaded according to SS 424 14 16.


Quality and environmental management system

Certified according to ISO 9001, IRIS, ISO/TS 16949 and ISO 14001.

Egenskaber

Egenskaber

Konstruktion

Konstruktion

Lederens materiale
Aluminium
Lederform
Rund, snoet
Isolation
XLPE
Ydre kappe
HFFR
Farve
Sort
Bly fri
Ja
Leder fleksibilitet
Class 2
Skærmning
Concentric copper

Dimensioner

Dimensioner

Antal af ledere
3
Leder tværsnit
240 mm²
Leder diameter
18,2 mm
Leder isoleringstykkelse
5,5 mm
Skærm tværsnit
35 mm²
Kappetykkelse
3,5 mm
Nominel ydre diameter
76,0 mm
Ca. vægt
515,0 kg/100m
Diameter isolation
29,6 mm

Elektriske egenskaber

Elektriske egenskaber

Driftspænding
24 kV
Ladestrøm ved 20kV
3.26 A/km
Max. DC-modstand af leder ved 20°C
0,125 Ohm/km
Modstand af skærm
0,6 Ohm/km
Mærkespænding Uo/U
12 / 20 (24) kV
Nom. induktans
0,3 mH/km
Nom. kapacitans pr. fase
0,3 µF / km

Mekaniske egenskaber

Mekaniske egenskaber

Permissible pulling forces
0,03 kN/mm²

Håndteringsinformation

Håndteringsinformation

Minimum installations temperatur
0 °C
Anbefalet minimum installations temperatur
0 °C
Maksimal drifttemperatur
90 °C
Maksimum kortslutningstemperatur – leder
250 °C
Bending factor when laying
12 (xD)
Bøjningsradius ved installation
10 (xD)
Emballering
K26
Længde
500 m
U.V bestandig
-
Vandtæt
Longitudinal & radial

Ressourcer

Ressourcer

Salgs- & leveringsoplysninger

The drum is marked with manufacturer, type of cable and length. The ends of the cable are sealed.

Ydelsesdeklaration

  • Ydelsesdeklaration nr. : 1001170-SEGR
  • Certificeringsdato : 30.06.2023
  • AVCP (evaluering og fortløbende kontrol af resultater) : System 3
  • Notificeret organ : 0366
  • Ydelse : Dca-s2,d2,a2
