AXLJ TT 36 kV

Produkter

AXLJ TT 36 kV 1x1000/50

Varenr.

  • Emballering: Tromle (500m)
  • Leder tværsnit: 1000 mm²
  • Ca. vægt: 557,0 kg/100m



AXLJ TT 36 kV 1x150/35

Varenr. 21056498

  • Emballering: Tromle (500m)
  • Leder tværsnit: 150 mm²
  • Ca. vægt: 185,0 kg/100m



AXLJ TT 36 kV 1x240/35

Varenr. 21055698

  • Emballering: Tromle (500m)
  • Leder tværsnit: 240 mm²
  • Ca. vægt: 228,0 kg/100m



AXLJ TT 36 kV 1x400/35

Varenr. 21047898

  • Emballering: Tromle (500m)
  • Leder tværsnit: 400 mm²
  • Ca. vægt: 293,0 kg/100m



AXLJ TT 36 kV 1x630/50

Varenr. 21050198

  • Emballering: Tromle (500m)
  • Leder tværsnit: 630 mm²
  • Ca. vægt: 409,0 kg/100m



AXLJ TT 36 kV 1x800/50

Varenr. 21047998

  • Emballering: Tromle (500m)
  • Leder tværsnit: 800 mm²
  • Ca. vægt: 500,0 kg/100m



Beskrivelse

Beskrivelse

Standarder

  • International
    HD 620.10K

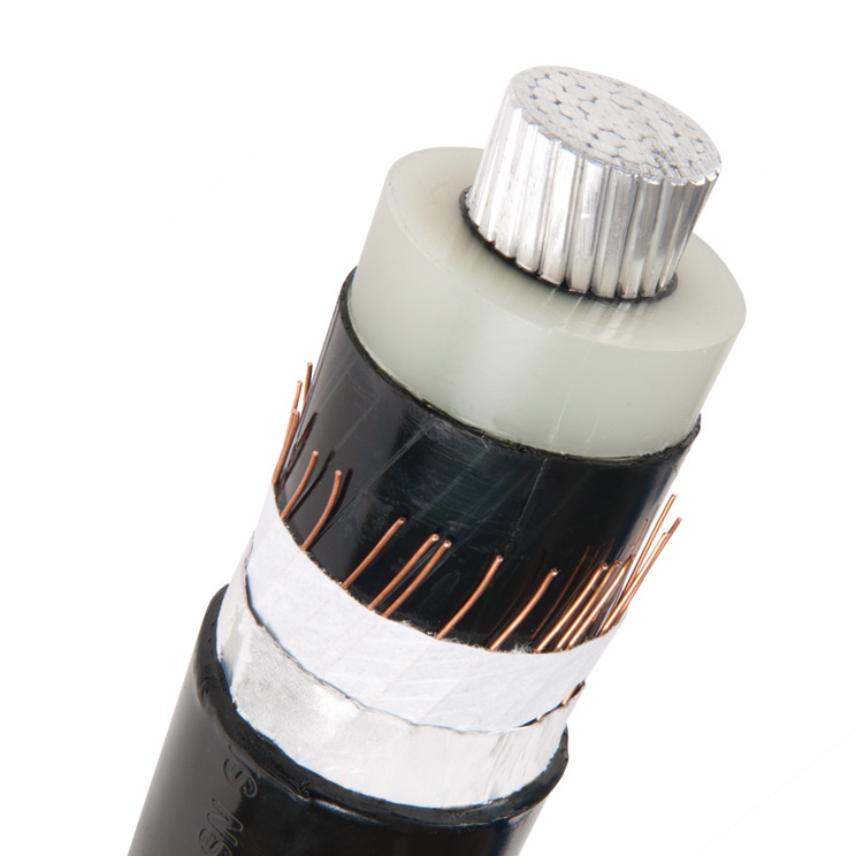

AXLJ-TT er et 1-ledet 36kV aluminiums kabel. Kablet har runde flertrådet aluminiumsledere (Klasse 2 ). AXLJ-TT er langsgående vandtæt vha. kvældpulver omkring lederen. Lederisolationen er trippel ekstruderet, og består af det inder halv-ledende PE materiale omkring lederen, herefter lederisolationen af XLPE, efterfulgt af det ydre halv-ledende PE materiale.

AXLJ-TT har en koncentrisk kobber skærm, som har kontakt med den omkringliggende alu-folie*, den koncentriske skærm er beviklet med et kvældbånd.

Kablet er radialt vandtæt vha. den foldede og limede alu-folie omkring kablet. AXLJ-TT har en sort ydre kappe af PE (LLDP)**

Kablet er mærket med: type; producent; årstal; måned; metermærkning

AXLJ-TT produceres også med andre skærmtværsnit iht. kundens ønske, ligeledes med rød ydre kappe.



Lifemark(TM)

Kablets kappe er tydeligt mærket med en tekst beskrivende alle de materialer der indgår i kablet, således kablet er forberedt for fremtidig genanvendelse.



Kvalitetssystem:

Kablet er designet, produceret og testet iht. til ISO 9001



Miljøstyringssystem:

Produktionsstedet er certificeret iht. ISO 14001



*Det fysiske skærmtværsnit på kobberskærmen er ét standard tværsnit mindre end det oplyste, da det ledende alu-folie er en del af den elektriske skærm. Dvs. til kobberskærmen skal der anvendes kabelsko/muffer med ét standard tværsnit mindre end det oplyste.

**Kablet er ikke brandhæmmende.



Egenskaber

Egenskaber

Konstruktion

Konstruktion

Lederens materiale
Aluminium
Lederform
Rund, snoet
Isolation
XLPE
Ydre kappe
PE
Farve
Sort
Halogenfri
Ja

Dimensioner

Dimensioner

Antal af ledere
1

Elektriske egenskaber

Elektriske egenskaber

Driftspænding
36 kV
Rated Voltage Uo/U
19/33kV

Håndteringsinformation

Håndteringsinformation

Minimum installations temperatur
-20 °C
Maksimal drifttemperatur
90 °C
Maksimum kortslutningstemperatur – leder
250 °C
Vandtæt
Longitudinal & radial
Rip cord
Yes

Ressourcer

Ressourcer

Salgs- & leveringsoplysninger

Tromlen er mærket med producentnavn, kabeltype og længde. Enderne af kablet er forseglede.
